Материал корпуса
|
Чугун с шаровидным графитом
|
|
Модель
|
GL41H-16Q
|
|
Характеристики
|
DN40-600
|
|
Номинальное давление
|
1,0/1,6/2,5 МПа
|
|
Рабочая температура
|
0-80°С
|
|
Применяемая среда
|
вода
|
|
Проектные стандарты
|
GB/24924-2010
|
Обзор продукции

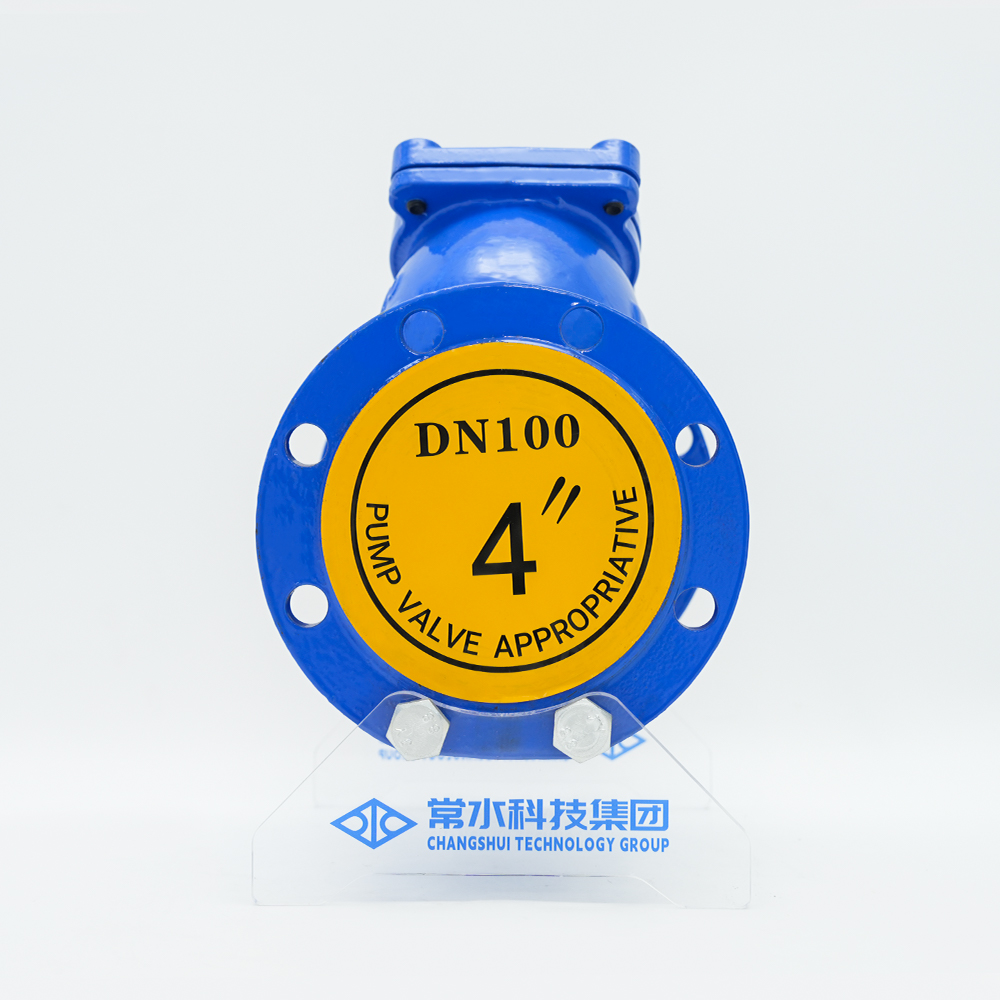

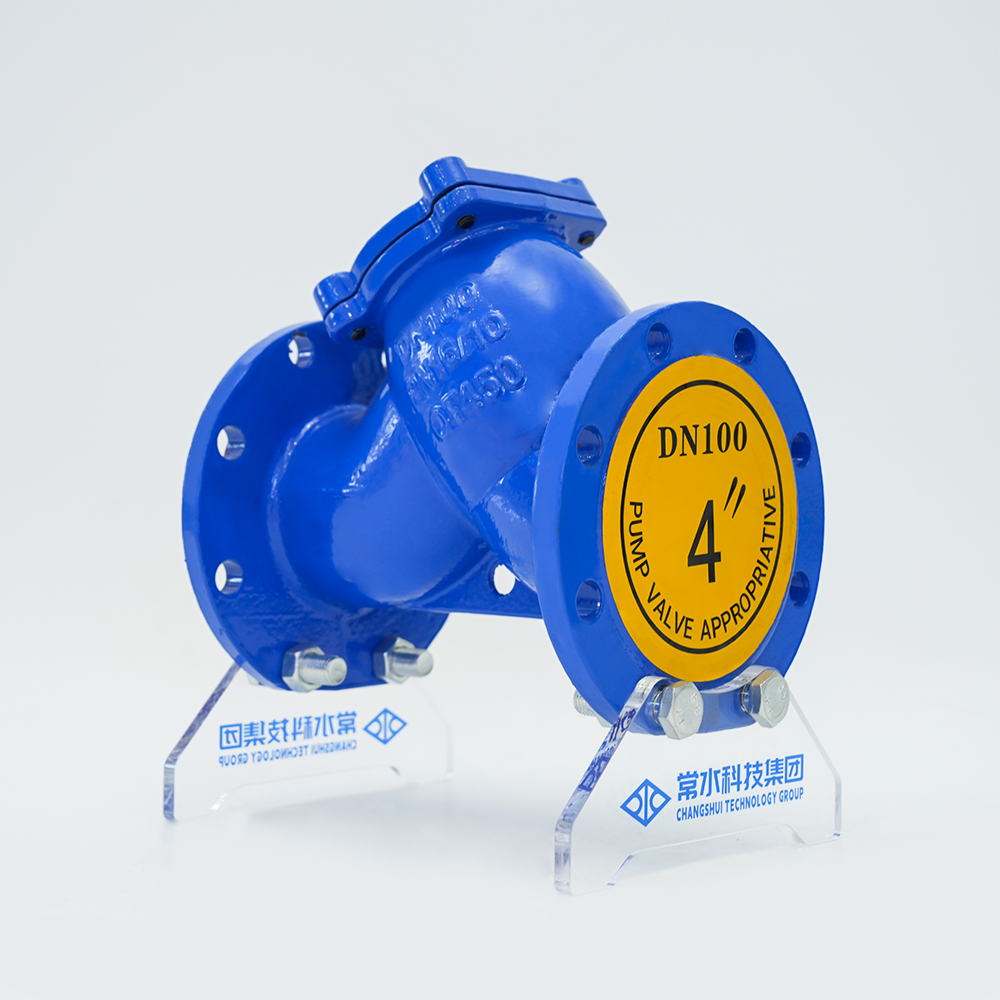

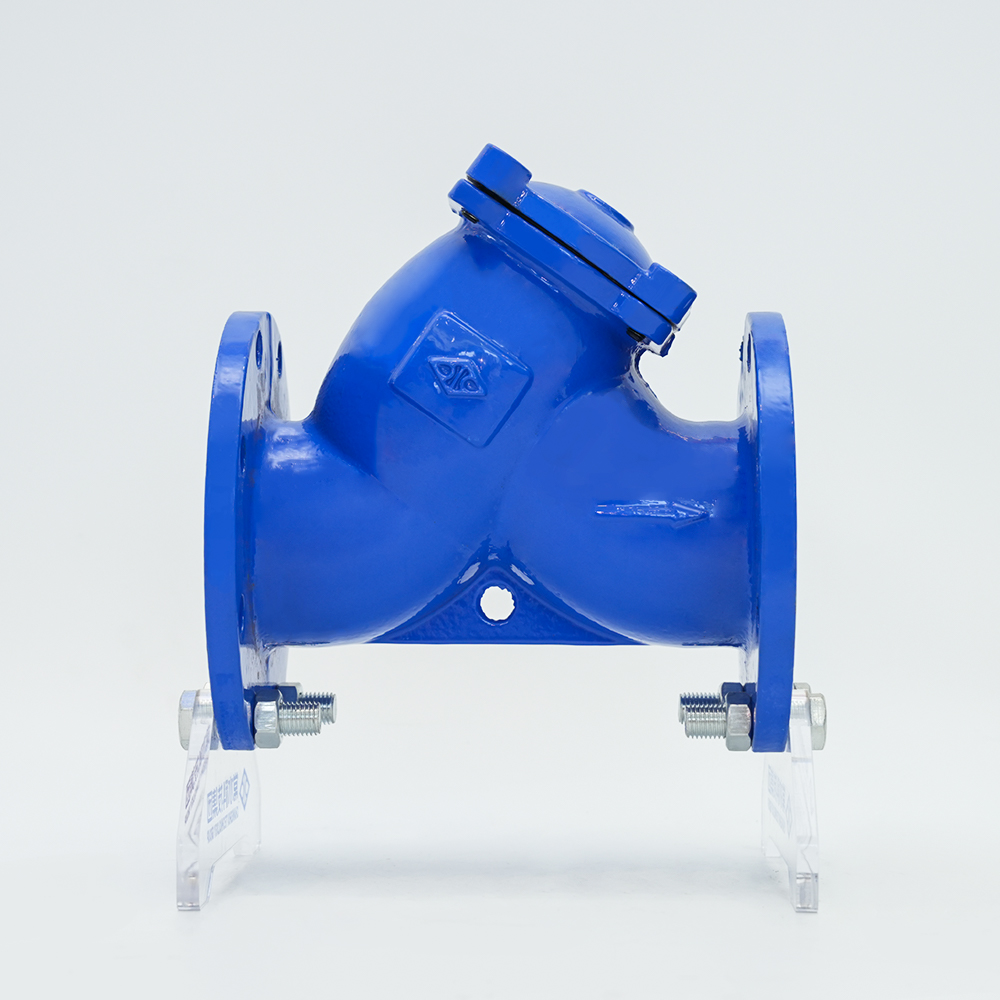

Фильтр Y-типа является незаменимым устройством в системе трубопроводов для транспортировки сред. Обычно он устанавливается на впускном конце редукционного клапана, предохранительного клапана, клапана фиксированного уровня воды или другого оборудования для удаления примесей из среды и защиты клапанов и оборудования. нормального использования.
Фильтр имеет простую конструкцию, низкое сопротивление и удобный слив сточных вод. Применимыми средами могут быть вода, нефть и газ. Как правило, сетка для воды имеет размер 18–30 меш, вентиляционная сетка — 40–100 меш, а масляная сетка — 100–480 меш. Фильтр может быть изготовлен в соответствии с требованиями пользователя. Средняя температура ≤225℃
Технические параметры продукта
| Модель |
Форма подключения |
Номинальное давление PN(МПа) |
Выдерживать испытательное давление (МПа) |
Рабочее давление (МПА) |
| Gл41ЧАС-10 |
фланец |
1.0 |
1.1 |
1.0 |
| SY4P-16 |
фланец |
1.6 |
1.76 |
1.6 |
| СИ4П-25 |
фланец |
2.5 |
2.75 |
2.5 |
| Материал корпуса |
Фильтр |
Общая площадь сетки |
| Серое железо |
нержавеющая сталь |
3~4ДН |
| чугун с шаровидным графитом |
|
углеродистая сталь
|
Параметры размера продукта
DN (мм) |
Размеры (мм) |
| L |
H |
1 |
| 65 |
250 |
198 |
270 |
| 80 |
280 |
210 |
295 |
| 100 |
350 |
250 |
344 |
| 125 |
400 |
305 |
422 |
| 150 |
440 |
358 |
485 |
| 200 |
500 |
450 |
602 |
| 250 |
580 |
503 |
710 |
| 300 |
670 |
578 |
815 |
| 350 |
780 |
598 |
844 |
| 400 |
850 |
618 |
872 |
| 450 |
850 |
693 |
978 |
| 500 |
1000 |
765 |
1080 |
