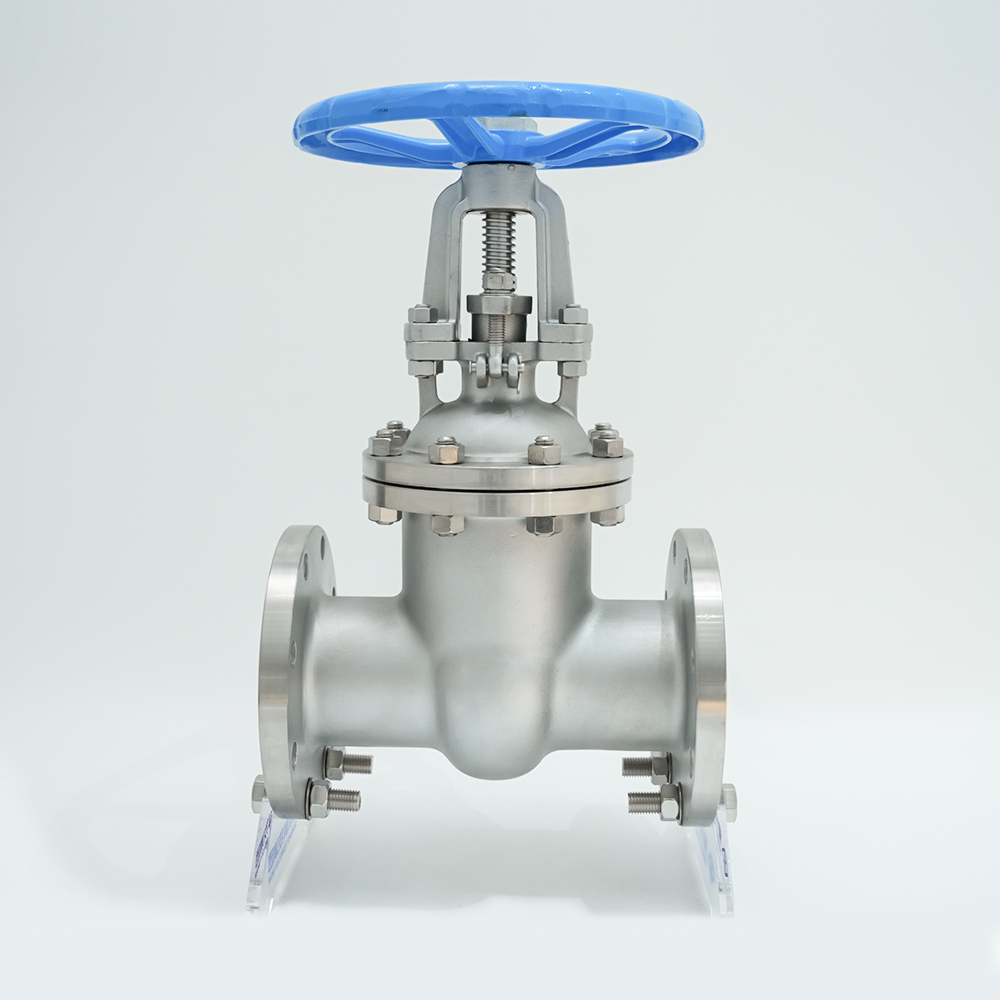

Фланцевая задвижка из нержавеющей стали Z41W-16P-Changshui Technology Group Co., Ltd.

Материал корпуса	Нержавеющая сталь 304
Модель	Z41W-16P
Характеристики	DN15-600
Номинальное давление	1,0/1,6/2,5/4,0/6,4/10 МПа
Рабочая температура	0-80°С
Применяемая среда	вода
Проектные стандарты	GB/12234

Структурные преимущества и характеристики

1. Соответствует передовым отечественным и зарубежным стандартам, уплотнение надежное, производительность хорошая, внешний вид красивый.
2. Демпферная пластина и поверхность уплотнения седла клапана слишком вертикальны (сателлиты) с наплавленной сваркой из сплава на основе железа или с наплавкой на основе кобальта, чтобы стать износостойкими, термостабильными, ани- коррозионно-активный, обладает хорошей стойкостью к истиранию и длительным сроком службы.
3. Используя клиновидную гибкую конструкцию ворот, набор подшипников среднего и большого калибра, переключатели гибкие, легко открываются и закрываются.
4. Шток закален и обработан азотом, обладает хорошей коррозионной стойкостью, устойчивостью к царапинам и износостойкостью.
5. Может использоваться с различными стандартными фланцами труб и типами уплотнительных поверхностей фланцев для удовлетворения различных потребностей проекта и требований пользователя.
6. Материалы корпуса клапана, его разновидность, упаковка и прокладка могут быть основаны на реальных условиях работы или по запросу пользователя, разумный вариант может быть применен ко всем видам давления, температуры и условий среды.

Стандарты и нормы

Проектирование и производство	Длина конструкции	Номинальное давление-температура	Соединительный фланец	Тестирование и проверка
ГБ 12234	ГБ 12221	ГБ/Т 12224	ДЖБ/Т 79.1-2-94 ГБ 9113-2009 ХГ 20592 ~ 20635	ДЖБ/Т 9092-1999 ГБ 13927-2005

Параметр производительности

НЕТ.	Название проекта	Название проекта
НЕТ.	Название проекта	PN16	Ру25	Ру40	PN64	Ру100	Ру160
1	Номинальное давление PN(МПа)	1.6	2.5	4.0	6.4	10	16
2	Испытательное давление на прочность корпуса (МПа)	В 1,5 раза превышает номинальное давление при комнатной температуре
3	Уплотнение высокого давления Испытательное давление (МПа)	1,1 Умножение номинального давления при комнатной температуре
4	Рабочее давление при комнатной температуре (МПа)	Согласно номинальному давлению и температуре GB/T 12224.

Материал основных компонентов

Имя	Материал
Кузов/капот	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Клин	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Корень	F304	F304л	Ф316	F316л	2CR13	F304	F304	F304	F304
Штоковая гайка	Алюминиевая бронза
Упаковка	ПТФЭ/Гибкий графит				Графит
Прокладка	Мат из ПТФЭ/металлического покрытия				Графит
железа	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Болт	Нержавеющая сталь				35CrMoA
Орех	Нержавеющая сталь				45, 35CrMoA
Маховик	Литая сталь

Основные внешние и соединительные размеры

PN(МПа)	Ду(мм)	Размер (мм)								Электрическое устройство модель	Номинальный крутящий момент	Стена толщина	Масса (Кг)
PN(МПа)	Ду(мм)	л	Д	Д1	Д2	б-ф	Z-φd	ЧАС	Д0	Электрическое устройство модель	Номинальный крутящий момент	Стена толщина	Масса (Кг)
1.0	15	130	95	65	45	12-2	4-φ14	160	100
	20	150	105	75	55	14-2	4-φ14	165	100
	25	160	115	85	65	14-2	4-φ14	200	125
	32	180	135	100	78	16-2	4-φ18	240	125
	40	165	145	110	85	16-3	4-φ18	245	135	ДЗВ5А	50
	50	180	160	125	100	16-3	4-φ18	286	180	ДЗВ10А	100
	65	195	180	145	120	18-3	4-φ18	320	180	ДЗВ10А	100
	80	210	195	160	135	18-3	4-φ18	373	200	ДЗВ15А	150
	100	230	215	180	155	20-3	8-φ18	428	200	ДЗВ15А	150
	125	255	245	210	185	22-3	8-φ18	513	240	ДЗВ20А	200
	150	280	280	240	210	22-3	8-φ23	582	240	ДЗВ30А	300
	200	330	335	295	265	22-3	8-φ23	730	320	ДЗВ30А	300
	250	380	390	350	320	24-3	12-φ23	897	320	ДЗВ30А	450
	300	420	440	400	368	26-4	12-φ23	1032	400	ДЗВ45А	600
	350	450	500	460	428	26-4	16-φ23	1170	400	ДЗВ45А	900
	400	480	565	515	482	26-4	16-φ25	1330	500	ДЗВ60А	1200
	450	510	615	565	532	26-4	20-φ25	1460	500	ДЗВ90А	1800
	500	540	670	620	585	28-4	20-φ25	1650	500	ДЗВ120А	2500
	600	600	780	725	685	28-5	20-φ30	183	600	ДЗВ250А	2500
	700	660	895	840	800	30-5	24-φ30	2120	700	ДЗВ305А	3500
	800	730	1010	950	905	32-5	24-φ34	2420	800	ДЗВ500А	5000
	900	800	1110	1050	1005	34-5	28-φ34	2750	850	ДЗВ800	8000
	1000	850	1220	1160	1115	34-5	28-φ34	3130	900	ДЗВ1000	10000
1.6	15	130	95	65	45	16-2	4-φ14	170	120			6.4	5
	20	150	105	75	55	18-2	4-φ14	190	140			6.4	8
	25	160	115	85	65	18-2	4-φ14	205	160			6.4	11
	32	180	140	100	78	18-2	4-φ18	270	180			6.4	13
	40	200	150	110	85	18-3	4-φ18	290	200	ДЗВ10А	100	6.4	15
	50	250	165	125	100	18-3	4-φ18	310	240	ДЗВ10А	100	9.5	21
	65	265/270	185	145	120	18-3	8-φ18	373	240	ДЗВ15А	150	11	28
	80	280	200	160	135	20-3	8-φ18	435	280	ДЗВ20А	200	11.5	35
	100	300	220	180	155	20-3	8-φ18	445	300	ДЗВ20А	200	12.5	45
	125	325	250	210	185	22-3	8-φ18	570	320	ДЗВ30А	300	13	65
	150	350	285	240	210	22-3	8-φ22	630	360	ДЗВ30А	300	13.5	80
	200	400	340	295	265	24-3	12-φ22	735	400	ДЗВ30А	300	15	146
	250	450	405	355	320	26-3	12-φ26	969	450	ДЗВ45А	450	16	215
	300	500	460	410	375	28-4	12-φ26	976	580	ДЗВ60А	600	18	308
	350	550	520	470	435	30-4	16-φ26	1120	640	ДЗВ90	900	19	400
	400	600	580	525	485	32-4	16-φ30	1452	640	ДЗВ120	1200	21	452
	450	650	640	585	545	40-4	20-φ30	1541	720	ДЗВ180	1800	21.5	726
	500	700	715	650	608	44-4	20-φ33	1880	720	ДЗВ250	2500	22	995
	600	800	840	770	718	54-5	20-φ36	1874	800	ДЗВ250	2500	25	1370
	700	900	910	840	788	42-5	24-φ36	2083	800	ДЗВ350	3500	27	1650
	800	1000	1025	950	898	42-5	24-φ39	2400	850	ДЗВ500	5000	30	2100
	900	1100	1125	1050	998	44-5	28-φ39	2950	1000	ДЗВ800	8000	30	3120
	1000	1200	1255	1170	1110	46-5	28-φ42	3245	1000	ДЗВ1000	10000	30	3950

Основные внешние и соединительные размеры

PN(МПа)	Ду(мм)	Размер (мм)								Электрическое устройство модель	Номинальный крутящий момент	Стена толщина	Масса (Кг)
		л	Д	Д1	Д2	б-ф	Z-Φd	ЧАС	Д0
2.5	15	130	95	65	45	16-2	4-φ14	170	120			6.4	5
	20	150	105	75	55	18-2	4-φ14	190	140			6.4	8
	25	160	115	85	65	18-2	4-φ14	205	160			6.4
	32	180	140	100	78	18-2	4-φ18	270	180			6.4	3
	40	200	150	110	85	18-3	4-φ18	310	200	ДЗВ10А	100	6.4	15
	50	250	165	125	100	20-3	4-φ18	358	240	ДЗВ10А	100	9.5	21
	65	265/270	185	145	120	22-3	8-φ18	373	240	ДЗВ15А	150		30
	80	280	200	160	135	24-3	8-φ18	435	280	ДЗВ20А	200	11.5	37
	100	300	235	190	160	24-3	8-φ22	500	300	ДЗВ20А	200	12.5	49
	125	325	270	220	188	26-3	8-φ26	614	320	ДЗВ30А	300	13	68
	150	350	300	250	218	28-3	8-φ26	674	360	ДЗВ30А	300	13.5	88
	200	400	360	310	278	30-3	12-φ26	811	400	ДЗВ30А	300	15	161
	250	450	425	370	332	32-3	12-φ30	969	450	ДЗВ45А	450	16	236
	300	500	485	430	390	34-4	16-Φ30	1145	580	ДЗВ60А	600	18	342
	350	550	555	490	448	38-4	16-φ33	1280	640	ДЗВ90	900	19	438
	400	600	620	550	505	40-4	16-φ36	1452	640	ДЗВ120	1200	21	486
	450	650	670	600	555	46-4	20-φ36	1541	720	ДЗВ180	1800	21.5	763
	500	700	730	660	610	48-4	20-φ36	1676	720	ДЗВ250	2500	22	1080
	600	800	845	770	718	58-5	20-φ39	1874	800	ДЗВ250	2500	25	1470
	700	900	960	875	815	50-5	24-φ42	2083	800	ДЗВ350	3500	27	1750
	800	1000	1085	990	930	54-5	24-φ48	2400	950	ДЗВ500	5000	30	2250
	900	1100	1185	1090	1025	58-5	28-φ48	2950	1000	ДЗВ800	8000	30	3270
	1000	1200	1320	1210	1140	62-5	28-φ55	3245	1000	ДЗВ1000	10000	30	4100

Основные внешние и соединительные размеры

PN(МПа)	Ду(мм)	Размер (мм)										Электрическое устройство режим	Номина крутящий момент, Нм	Стена толщина	Масса (Кг)
		L	Д	Д1	Д2	Д6	б-ф	ф1	Z-φd	ЧАС	Д0
4.0	15	130	95	65	45	40	16-2	4	4-φ14	135	120			6.4	5
	20	150	105	75	55	51	18-2	4	4-φ14	190	140			6.4	8
	25	160	115	85	65	58	18-2	4	4-φ14	205	160			6.4	11
	32	180	140	100	78	66	18-2	4	4-φ18	270	180			6.4	13
	40	200	150	110	85	76	18-3	4	4-φ18	310	200	ДЗВ10А	100	6.4	15
	50	250	165	125	100	88	20-3	4	4-φ18	371	280	ДЗВ10А	100	10	23
	65	280	185	145	120	110	22-3	4	8-φ18	391	280	ДЗВ15А	150	12	32
	80	310	200	160	135	121	24-3	4	8-φ18	455	320	ДЗВ20А	200	12.5	41
	100	350	235	190	160	150	24-3	4.5	8-φ22	551	360	ДЗВ20А	200	13.5	52
	125	400	270	220	188	176	26-3	4.5	8-φ26	628	400	ДЗВ20А	200	14	75
	150	450	300	250	218	204	28-3	4.5	8-φ26	708	400	ДЗВ30А	300	16	99
	200	550	375	320	282	260	34-3	4.5	12-φ30	885	450	ДЗВ45А	450	17	185
	250	650	450	385	345	313	38-3	4.5	12-Φ33	906	560	ДЗВ60А	600	18.5	390
	300	750	515	450	408	364	42-4	4.5	16-φ33	1203	640	ДЗВ90	900	22	417
	350	850	580	510	465	422	46-4	5	16-φ36	1341	640	ДЗВ120	1200	25	495
	400	950	660	585	535	474	50-4	5	6-φ39	1492	720	ДЗВ180	1800	27	715
	500	1150	755	670	612	576	57-4	5	20-φ42	1627		ДЗВ250	2500	30	1773
	600	1350	890	795	730	678	72-5	6	20-φ48	1925		ДЗВ350	3500	32	2370
	700	1450		900	835	768		6		2310		ДЗВ500	5000	35	2640
	800	1650		1030	960	876		6		2600		ДЗВ800	8000	37	3239
6.3	15	170	105	75	55	40	20-2	4	4-φ14	140	100			7.4	10
	20	190	130	90	68	51	22-2	4	4-φ18	140	100			7.9	12
	25	210	140	100	78	58	24-2	4	4-φ18	215	180			7.9	16
	32	230	155	110	82	66	26-2	4	4-φ22	270	180			8.6	20
	40	240	170	125	95	76	28-3	4	4-φ22	345	200	ДЗВ10А	100	9.4	25
	50	250	180	135	105	88	26-3	4	4-φ22	470	200	ДЗВ15А	150	11	36
	65	280	205	160	130	110	26-3	4	8-φ22	520	250	ДЗВ20А	200	13	41
	80	310	215	170	140	121	28-3	4.5	8-φ22	570	300	ДЗВ20А	200	14	48
	100	350	250	200	168	150	30-3	4.5	8-φ26	700	300	ДЗВ30А	300	15	76
	125	400	295	240	202	176	34-3	4.5	8-φ30	780	350	ДЗВ30А	300	15.5	89
	150	450	345	280	240	204	36-3	4.5	8-φ33	850	350	ДЗВ45А	450	18	140
	200	550	415	345	300	260	42-3	4.5	12-φ36	1035	400	ДЗВ60А	600	21	208
	250	650	470	400	352	313	46-3	4.5	12-φ36	1050	560	ДЗВ90	900	23	492
	300	750	530	460	412	364	52-4	4.5	16-φ36	1470	640	ДЗВ120	1200	25	703
	350	850	600	525	475	422	56-4	5	16-φ39	1718	700	ДЗВ180	1800	28	945
	400	950	670	585	525	474	60-4	5	16-φ42	1885	750	ДЗВ250	2500	30	1250
	500	1150		705	640	576		5		2410	850	ДЗВ350	3500	35	2088
	600	1350		820	750	678		6		2895	1000	ДЗВ500	5000	38	2850

Основные внешние и соединительные размеры

PN(МПа)	Ду(мм)	Размер (мм)										Электрическое устройство модель	Номинальный крутящий момент	Стена толщина	Масса (Кг)
PN(МПа)	Ду(мм)	L	Д	Д1	Д2	Д8	Д6	б	Z-φd	ЧАС	Д0	Электрическое устройство модель	Номинальный крутящий момент	Стена толщина	Масса (Кг)
10.0	15	170	105	75	55	35	40	20	4-φ14	140	120			7.9	10
	20	190	130	90	68	45	51	22	4-φ18	140	120			7.9	12
	25	210	140	100	78	50	58	24	4-φ18	310	200			7.9	16
	32	230	155	110	82	65	66	26	4-φ22	320	220			8.6	21
	40	240	170	125	95	75	76	28	4-φ22	360	240	ДЗВ15А	150	9.4	26
	50	250	190	145	112	85	88	30	4-φ26	490	360	ДЗВ20А	200	13	42
	65	280	220	170	138	110	110	34	8-φ26	540	400	ДЗВ20А	200	15	49
	80	310	230	180	148	115	121	36	8-φ26	572	400	ДЗВ30А	300	18	80
	100	350	265	210	172	145	150	40	8-φ30	573	400	ДЗВ45А	450	20	95
	125	400	315	250	210	175	176	40	8-φ33	744	560	ДЗВ60А	600	22	126
	150	450	355	290	250	205	204	44	12-φ33	800	560	ДЗВ90	900	28	192
	200	550	430	360	312	265	260		12-φ36	800	560	ДЗВ120	1200	30	260
	250	650	505	430	382	320	313	60	12-φ39	1050	640	ДЗВ180	1800	32	595
	300	750	585	500	442	375	364	68	16-φ42	1200	720	ДЗВ250	2500	35	810
	350	850	655	560	498	420	422	74	16-φ48	1430	800	ДЗВ350	3500	40	1310
	400	950	715	620	558	480	474	78	16-φ48	1743	850	ДЗВ500	5000	43	1668
	500	1150		724	635	584	576			2055	900	ДЗВ800	8000	50	2910
16.0	15	170	105	75	52	35	40	20	4-φ14	230	200			12.7	12
	20	190	130	90	62	45	51	24	4-φ18	260	200			12.7	16
	25	210	140	100	72	50	58	24	4-φ18	280	280			12.7	18
	32	230	155	115	85	65	66	28	4-φ22	312	320			14.2	28
	40	260	170	125	92	75	76	28	4-φ22	350	320	ДЗВ15А	150	18	31
	50	300	195	165	132	95	88	30	4-φ26	512	360	ДЗВ20А	200	19	62
	65	340	220	190	152	110	110	34	8-Φ26	560	360	ДЗВ30А	300	22	75
	80	390	230	205	168	130	121	36	8-φ26	585	400	ДЗВ30А	450	23	141
	100	450	265	240	200	160	150	40	8-φ30	631	450	ДЗВ45А	600	26	185
	125	525	315	285	238	190	176	44	8-φ33	723	560	ДЗВ60А	900	30	320
	150	600	355	318	270	205	204	50	12-φ33	820	640	ДЗВ90	1200	35	428
	200	750	430	400	345	275	260	60	12-φ36	990	720	ДЗВ120	1800	40	755
	250	838	515	485	425	330	313	68	12-φ42	1120	800	ДЗВ180	2500	42	1156
	300	965	585	570	510	380	364	78	12-φ42	1300	850	DZW250	1500	48	1670
