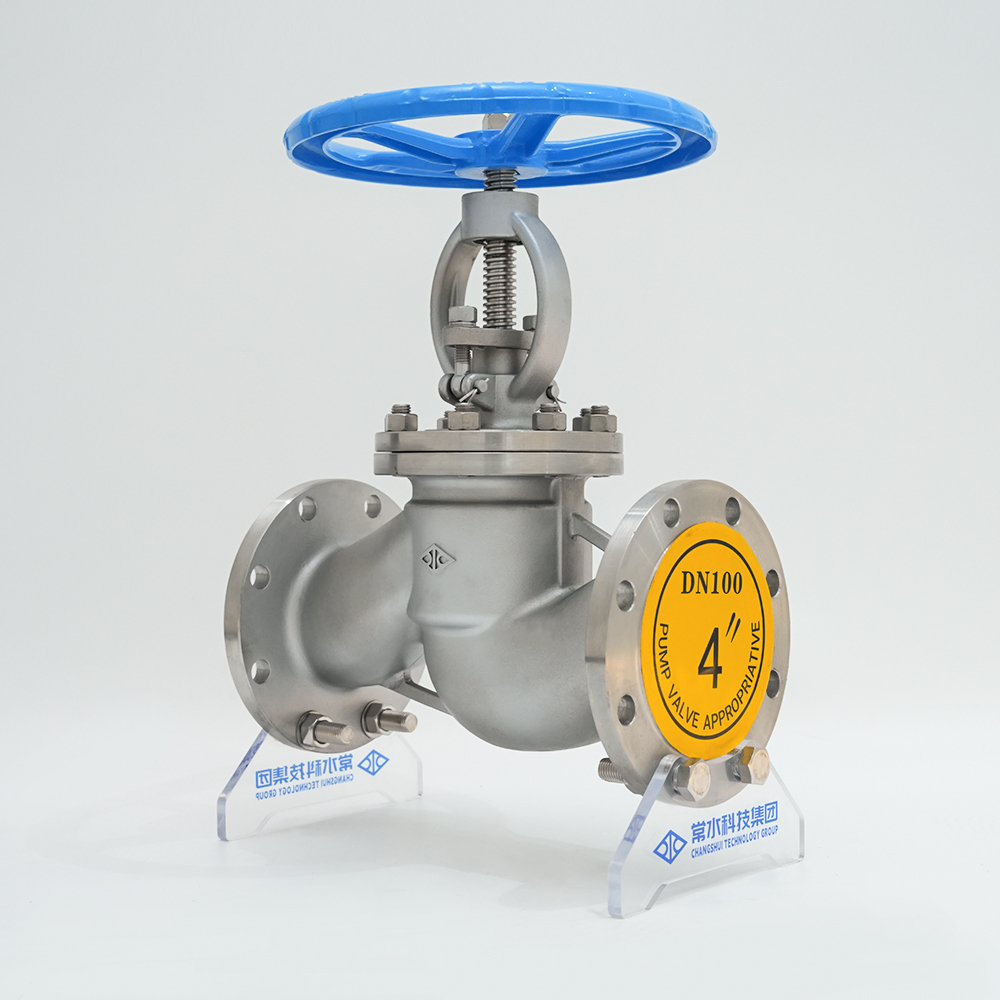

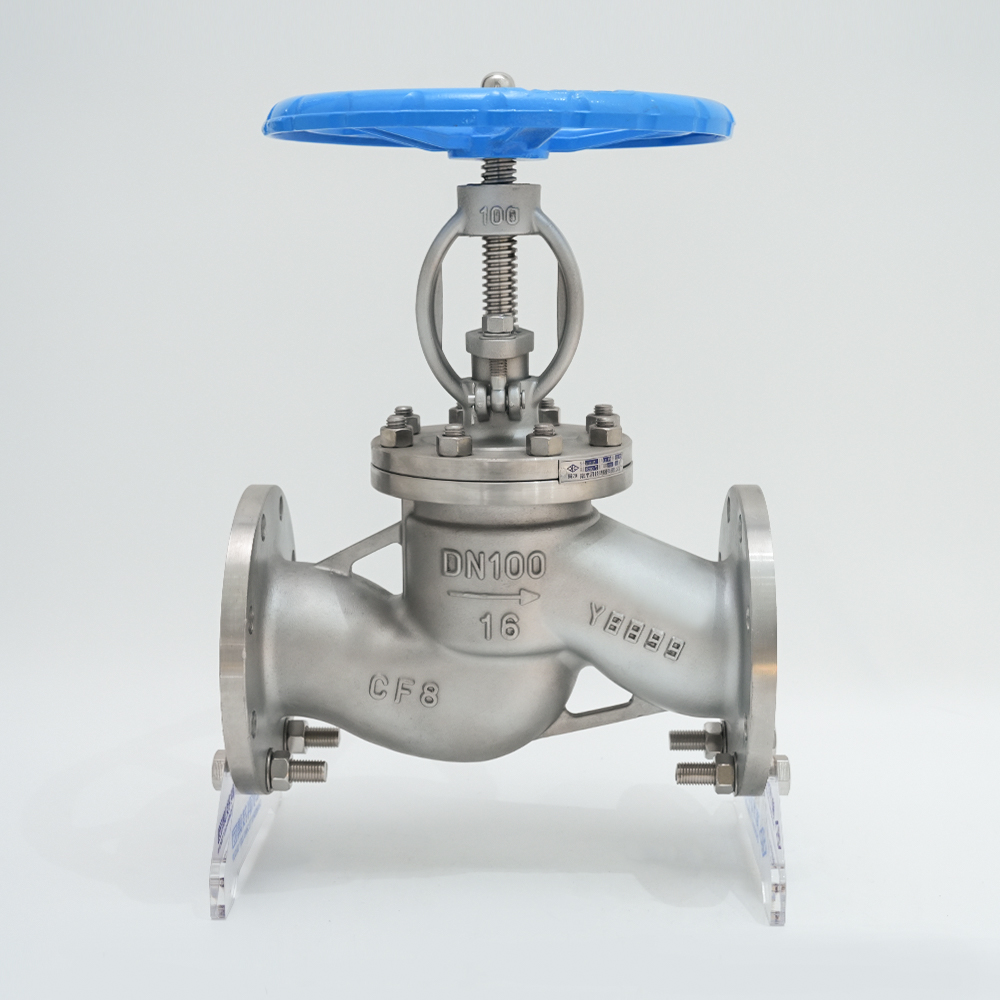

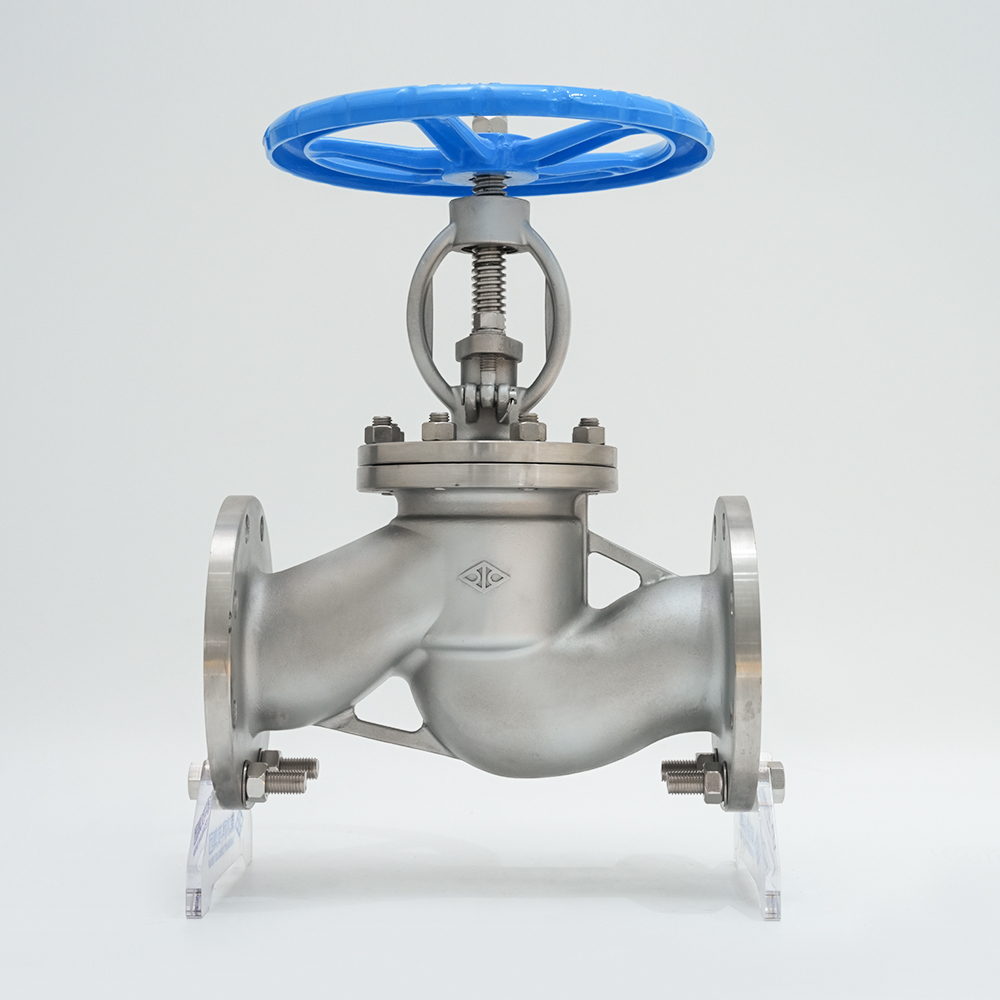

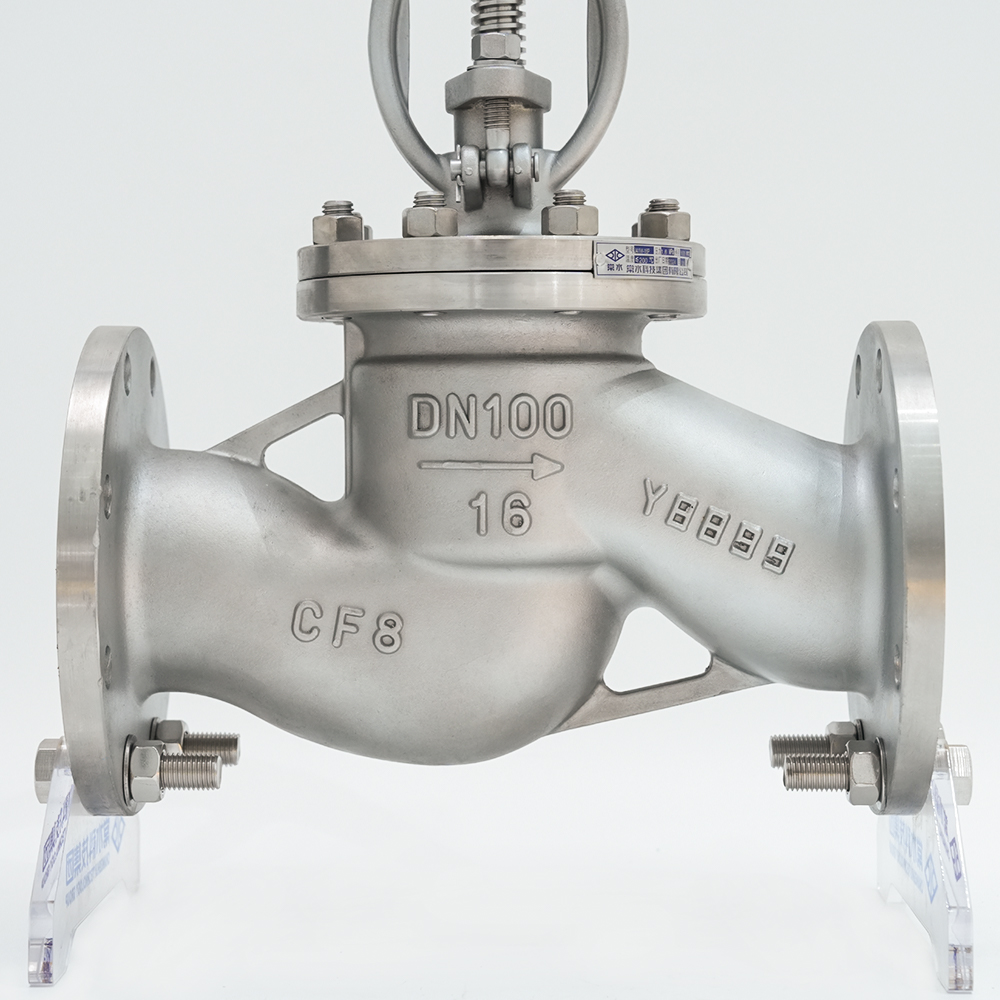

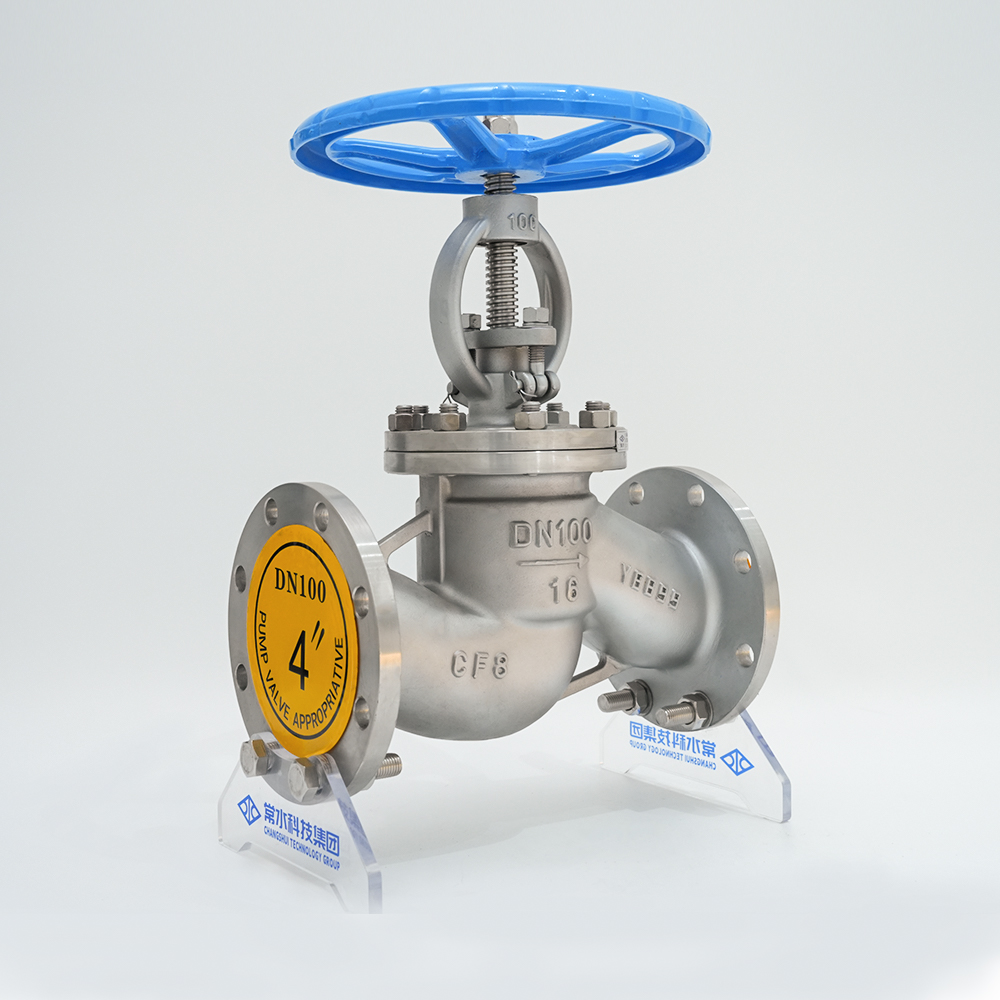

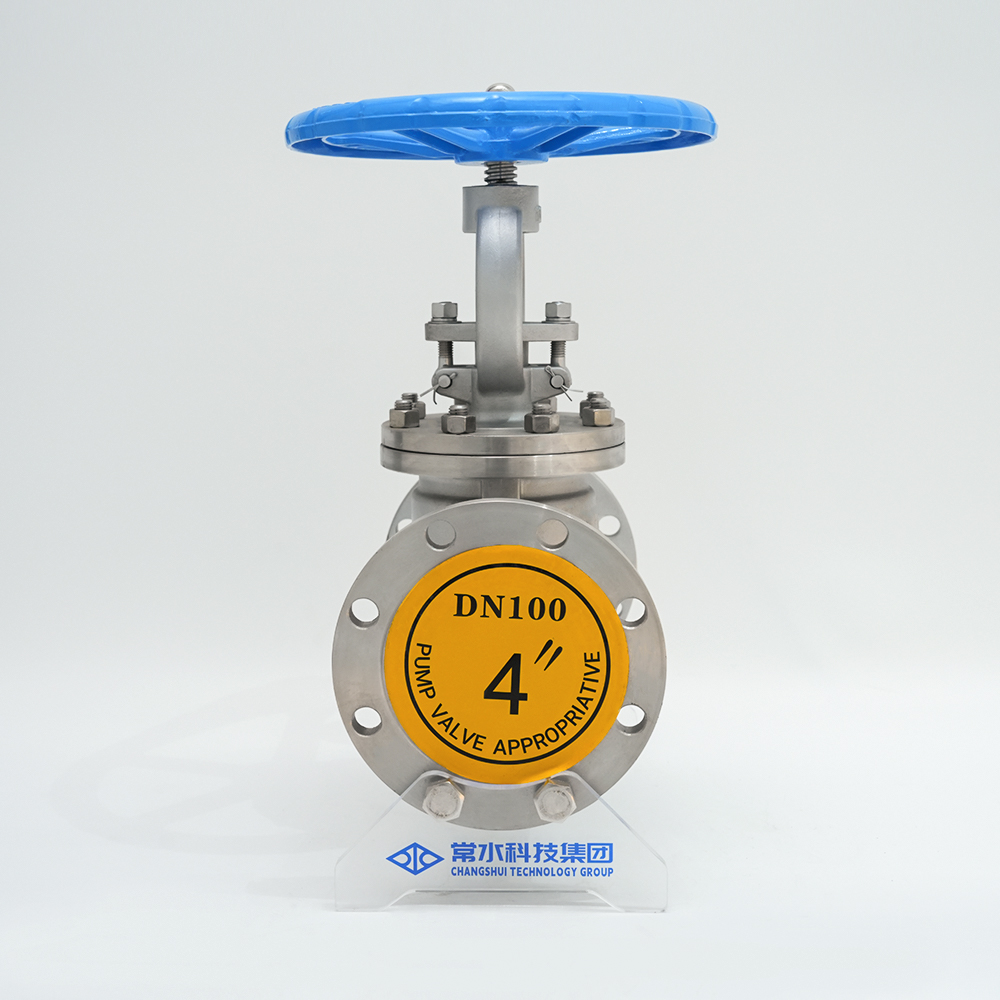

Фланцевый запорный клапан из нержавеющей стали J41W-16P

Связаться с нами

Структурные преимущества и характеристики

1. Продукт спроектирован и изготовлен в соответствии с национальным стандартом GB 12235, имеет разумную конструкцию, надежную герметичность, производительность и красивую форму.
2. Откидной клапан, уплотнительная поверхность седла клапана из сплава на основе железа или спутника (elie), изготовленная из сварного сплава на основе кобальта, износостойкая, высокая температура, коррозия, устойчивость к истиранию, длительный срок службы.
3. Шток закален и обработан азотом, обладает хорошей устойчивостью к коррозии и царапинам.
4. Может использоваться с различными стандартными фланцами труб и типами уплотняющих поверхностей фланцев для удовлетворения различных потребностей проекта и требований пользователя.
5. Разнообразие материалов корпуса, упаковка и прокладка могут быть основаны на реальных условиях работы или по запросу пользователя и могут применяться при всех видах давления, температуры и условий среды.
6. Герметичное с винтовым соединением уплотнение заднего сиденья или корпуса из нержавеющей стали, сварка, герметизация и надежная замена фланца в режиме нон-стоп, удобный и эффективный способ не влияют на работу системы.

Стандарты и нормы

Проектирование и производство	Длина конструкции	Номинальное давление и температура	Соединительный фланец	Тестирование и проверка
ГБ 12235	ГБ 12221	ГБ 12224	ДЖБ/Т 79/82~1994 ГБ 9113 ХГ 20592-20635	ДЖБ/Т 9092-1999 ГБ 13927

Материал основных компонентов

Имя	Материал
Кузов/капот	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Клин	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Корень	F304	F304л	Ф316	F316L	2CR13	F304	F304	F304	F304
Штоковая гайка	Алюминиевая бронза
Упаковка	ПТФЭ/Гибкий графит				Графит
Прокладка	Мат из ПТФЭ/металлического покрытия				Графит
железа	CF8	CF3	CF8M	CF3M	ВКБ	ДЦБ	ЧМ6	туалет 9	С5
Болт					35CrMoA
Орех	Нержавеющая сталь				45, 35CrMoA
Маховик	Нержавеющая сталь Литая сталь

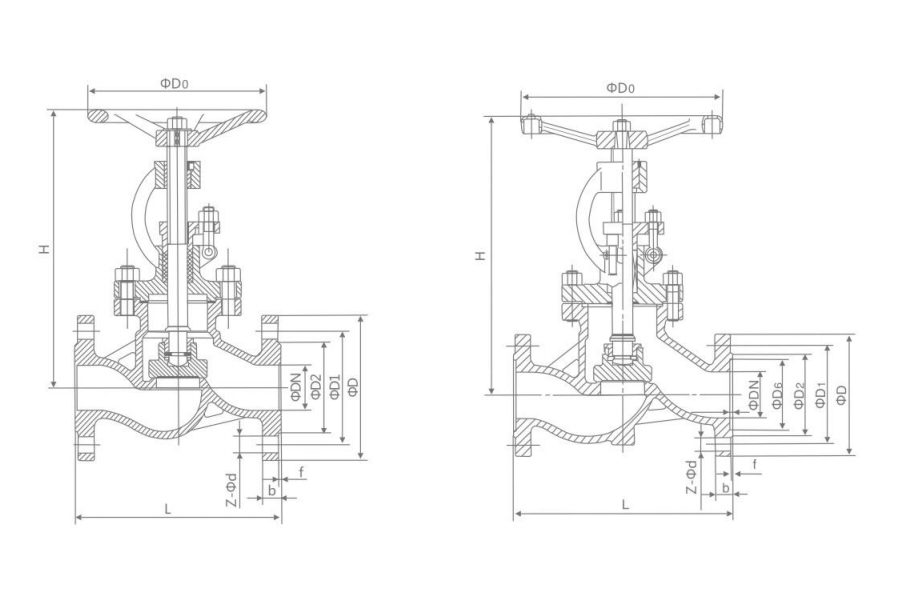

Основные внешние и соединительные размеры

PN(МПа)	Ду(мм)	Размер (мм)										Электрическое устройство модель	Толщина стены
PN(МПа)	Ду(мм)	L	Д	Д1	Д2	Д6	б-ф	f2	Z-Φd	ЧАС	Д0	Электрическое устройство модель	Толщина стены
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	ДЗВ10А	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	ДЗВ10А	11
	80	310	200	160	135		20-3		8-φ18	355	280	ДЗВ10А	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	ДЗВ15А	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	ДЗВ20А	13
	150	480	285	240	210		22-3		8-φ22	510	400	ДЗВ30А	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	ДЗВ45А	15
	250	650	405	355	320		26-3		12-φ26	725	450	ДЗВ60А	16
	300	750	460	410	375		28-4		12-φ26	925	500	ДЗВ90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	ДЗВ120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	ДЗВ180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	ДЗВ180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	ДЗВ250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
