Материал корпуса
|
Чугун с шаровидным графитом
|
|
Модель
|
HC41X-16Q
|
|
Характеристики
|
DN40-600
|
|
Номинальное давление
|
1,0/1,6/2,5 МПа
|
|
Рабочая температура
|
0-80°С
|
|
Применяемая среда
|
вода
|
|
Проектные стандарты
|
GB/24924-2011
|
Обзор продукции
Бесшумный обратный клапан — это клапан, который автоматически открывает и закрывает диск клапана за счет потока самой среды, чтобы предотвратить обратный поток среды. Его также называют обратным клапаном, односторонним клапаном, обратным клапаном глушителя, противотоком и клапаном обратного давления. . Его основная функция — предотвращение обратного потока среды, предотвращение обратного вращения насоса и приводного двигателя, а также выпуск контейнерной среды. Его также можно использовать на трубопроводах, питающих вспомогательные системы, где давление может превысить давление в системе. В основном используется для чистых трубопроводов и промышленных трубопроводов, защиты окружающей среды, водоподготовки, водоснабжения высотных зданий и дренажных трубопроводов для предотвращения обратного потока среды.
Особенности продукта
Диск клапана направляется центральной осью на обоих концах впускного и выпускного отверстия, гибко открывается и закрывается, и может быть установлен горизонтально или вертикально. Диск клапана подпружинен, и его быстрое закрытие может эффективно снизить давление гидроудара, обеспечивая хорошую герметичность и отсутствие шума при закрытии. Износостойкий и длительный срок службы.
Материалы основных частей
| Серийный номер |
Основная часть |
Материал |
| 1 |
Корпус клапана |
КТ450 |
| 2 |
Кольцо клапана |
КТ450 |
| 3 |
Диск |
Резиновые сборки |
| 4 |
Весна |
нержавеющая сталь |
| 5 |
Корень |
2CR13 |

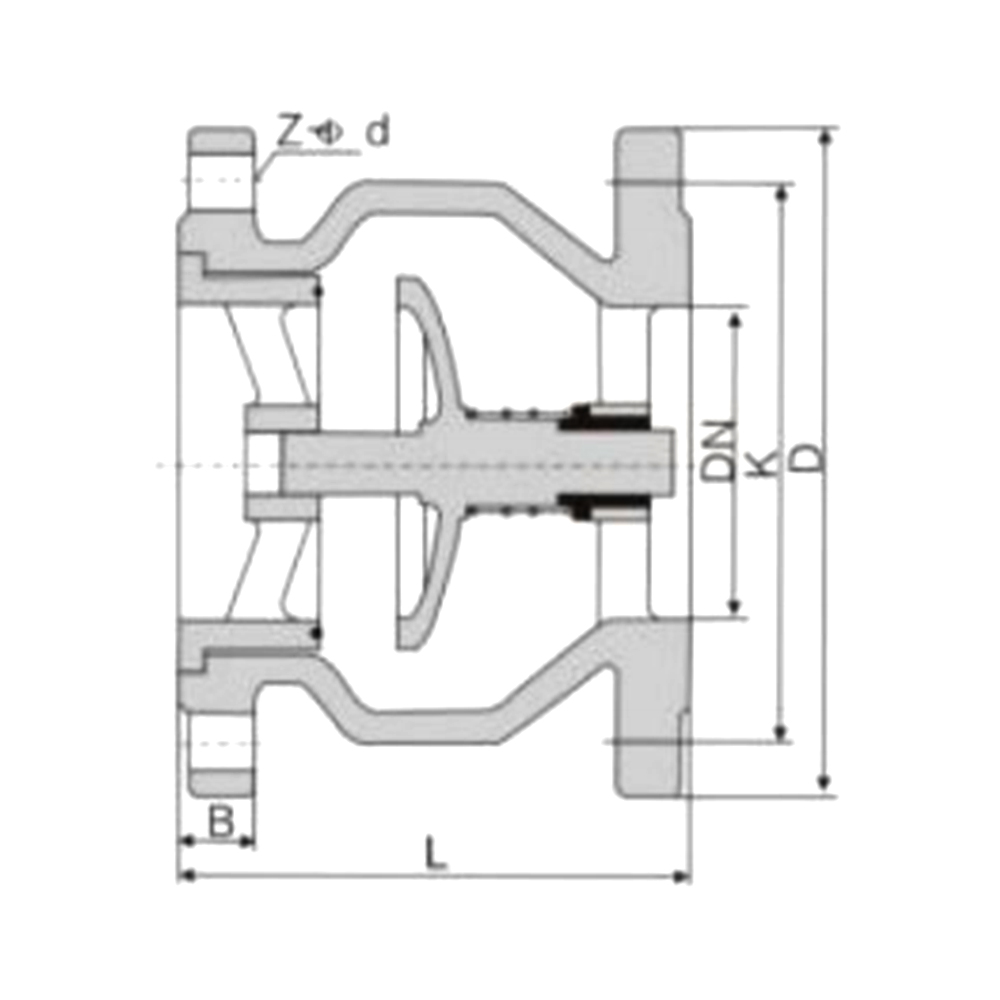

Технические параметры продукта
| Характеристики (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| Длина клапана (мм) |
120 |
132 |
150 |
162 |
188 |
207 |
253 |
278 |
310 |
350 |
390 |
Испытательное давление (МПа) |
Жилье |
1,5-2,4 |
| Тюлень |
1,1-1,76 |
| Номинальное давление (МПа) |
1,0-1,6 |
| Применимая температура |
0-80℃ |
| Применяемая среда |
вода и слабоагрессивные жидкости |
